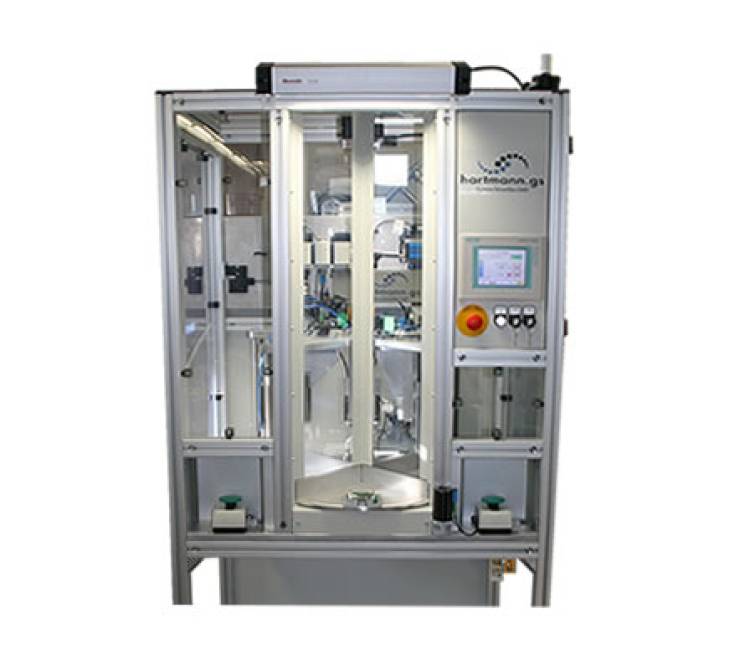

Heißverstemmanlage mit 4-fach Rundschalttisch

Hauptmerkmale:

1. Rundschalttisch:

   • Durchmesser: 500 mm
   • Antrieb: Elektrisch oder pneumatisch
   • Bauteilaufnahmen: Ausrüstbar mit vier kundenspezifischen Bauteilaufnahmen

2. Heiz- und Kühlsystem:

   • Temporär geheiztes System: Nach der Heizphase erfolgt eine aktive Abkühlung auf dem Produkt.
   • Heiz- und Kühlphasen: Frei programmierbar über die Anlagensteuerung

3. Anpassungsfähigkeit:

   • Einzel- und Mehrfachstempel: Das System kann Einzelstempel sowie komplexe Mehrfach-Heißverstemmköpfe (z.B. für 10 oder mehr gleichzeitige Umformprozesse) verwenden.
   • Kundenspezifische Werkzeuge: Die Heißverstemmköpfe werden produktspezifisch gefertigt und können schnell und reproduzierbar gewechselt werden.

4. Innovative Beschichtungstechnologien:

   • Hochgefüllte Kunststoffe: Gewährleistung der bestmöglichen Standzeit der Heißverstemmstempel.
   • Mikrohärte: Beschichtungen bis zu einer Mikrohärte (HV 0,05) von 3.300 gegen Abrasivverschleiß und Erosion.

5. Steuerung und Überwachung:

   • Umfangreiche Überwachungsfunktionen: Warn- und Störmeldungen für alle relevanten Parameter.
   • Speicherung und Anzeige: Speicherung der Fertigungsparameter für 10 oder mehr Produkte, Anzeige der aktuell erfassten Prozess-Messwerte.
   • Sicherheit: Änderungen prozessrelevanter Parameter sind durch eine Passwortabfrage geschützt. Schwerwiegende Fehlermeldungen können ausschließlich über einen zusätzlichen Schlüsselschalter quittiert werden.

6. Arbeitssicherheit:

   • Schutzumhausung: Über einen Schlüsselschalter kann die mit einem Sicherheitsschalter überwachte Schutztür freigeschaltet und geöffnet werden.
   • Einrichtbetrieb: Ermöglicht die Steuerung der Funktionsweisen des Systems während der Einrichtung und Wartungsarbeiten oder beim Auswechseln des Heißverstemmkopfes.

Anwendungsbereiche: Diese Heißverstemmanlage ist ideal für die Integration in Produktionslinien, die thermoplastische Kunststoffe verarbeiten und erfordert eine präzise und zuverlässige Fixierung von Bauteilen, wie z.B. LCD Displays, in Kunststoffgehäusen.

Zusammenfassung: Die Heißverstemmanlage mit 4-fach Rundschalttisch bietet eine flexible und effiziente Lösung für verschiedenste Heißverstemmprozesse. Die Kombination aus einem temporär geheizten System, kundenspezifisch gefertigten Heißverstemmköpfen und umfangreichen Steuerungs- und Überwachungsfunktionen gewährleistet hohe Produktivität, Präzision und Sicherheit in der Fertigung. Ob für einfache Anwendungen oder komplexe Umformprozesse, diese Anlage kann den spezifischen Anforderungen und Fertigungsschritten optimal angepasst werden.
